Analizzeremo il problema, la diagnosi effettuata e le soluzioni adottate per riportare il dispositivo alla piena funzionalità.
Il problema iniziale
Il MacBook Pro A1989 è arrivato in laboratorio completamente morto.

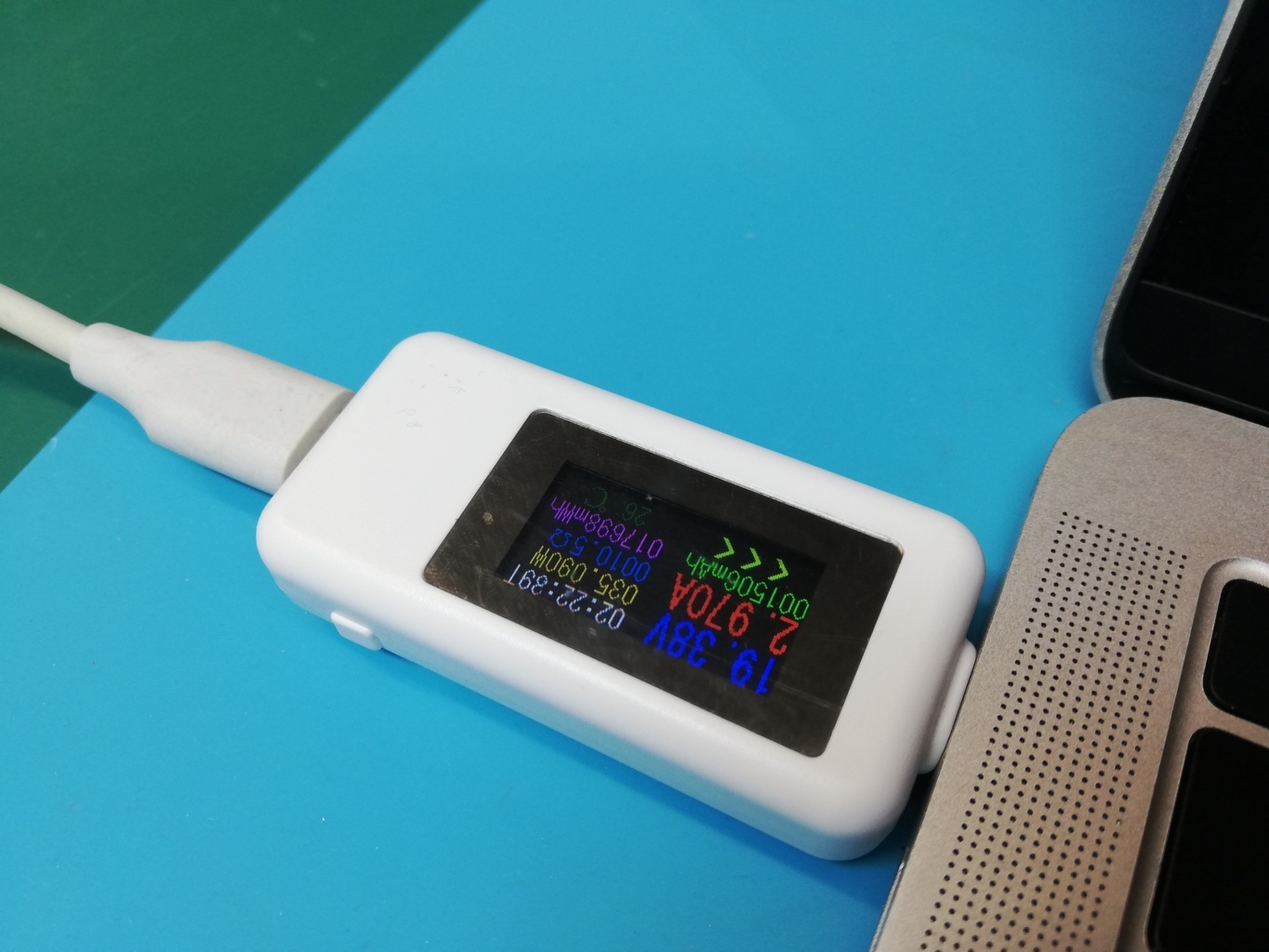

Nonostante la tensione in ingresso sulle porte USB-C fosse corretta (20 V), il dispositivo non dava alcun segno di vita.
La sfida principale era capire cosa impedisse l’avvio del MacBook Pro e individuare eventuali danni hardware nascosti.
Diagnosi approfondita
Durante la fase di analisi, abbiamo individuato un corto circuito sulla linea PP5V_G3S_ALSCAM da 5 V, una linea fondamentale che alimenta:
- la webcam integrata nel display
- parti del circuito del display stesso
Il corto aveva causato malfunzionamenti multipli e non era l’unico danno rilevato.
Danneggiamento del connettore display J0200
Il corto sulla linea PP5V_G3S_ALSCAM ha compromesso anche il connettore J0200, situato sulla scheda elettronica del display.
Questo connettore è essenziale per il corretto funzionamento dello schermo.
A causa del corto, il connettore era irrimediabilmente danneggiato, rendendo il display inutilizzabile.
Soluzione adottata
Per riportare il MacBook Pro A1989 alla piena funzionalità, abbiamo eseguito due interventi principali:
1. Eliminazione del corto sulla linea PP5V_G3S_ALSCAM
- Individuazione del punto esatto del corto
- Rimozione del cortocircuito utilizzando strumenti di diagnosi avanzati
- Verifica della stabilità della linea e del corretto funzionamento della webcam
2. Sostituzione del connettore display J0200
- Rimozione del connettore danneggiato
- Installazione di un nuovo connettore J0200 con saldatura di precisione
- Controllo del corretto collegamento tra display e scheda madre
Test e verifica finale
Dopo gli interventi, abbiamo eseguito una serie di test completi:
- Accensione del MacBook Pro e verifica dello schermo
- Controllo della webcam e delle porte USB-C
- Test di apertura e chiusura del display per confermare la stabilità dei cavi e del connettore
Il risultato finale è stato un MacBook Pro completamente funzionante, senza alcun problema residuo.
Conclusione
La riparazione di un MacBook Pro 13″ A1989 che non si accende può sembrare complessa, ma con diagnosi accurata e competenze tecniche avanzate è possibile risolvere anche problemi gravi come:
- cortocircuiti sulle linee di alimentazione
- danneggiamento dei connettori del display
Nota importante: la riparazione di dispositivi Apple richiede strumenti specializzati e competenze avanzate. Se non siete esperti, è sempre consigliato rivolgersi a un tecnico qualificato o a un centro di assistenza autorizzato.
