In questo articolo vi mostriamo nel dettaglio la procedura di riparazione di un Mac Mini M1, modello A2348 del 2020, che ci è stato portato in laboratorio in condizioni critiche. Il cliente ha riferito che il dispositivo si è spento improvvisamente durante l’uso e non è più riuscito a riaccenderlo, rendendolo completamente inutilizzabile, o come spesso si dice in questi casi, “morto”.
Fase 1: Analisi preliminare e diagnostica

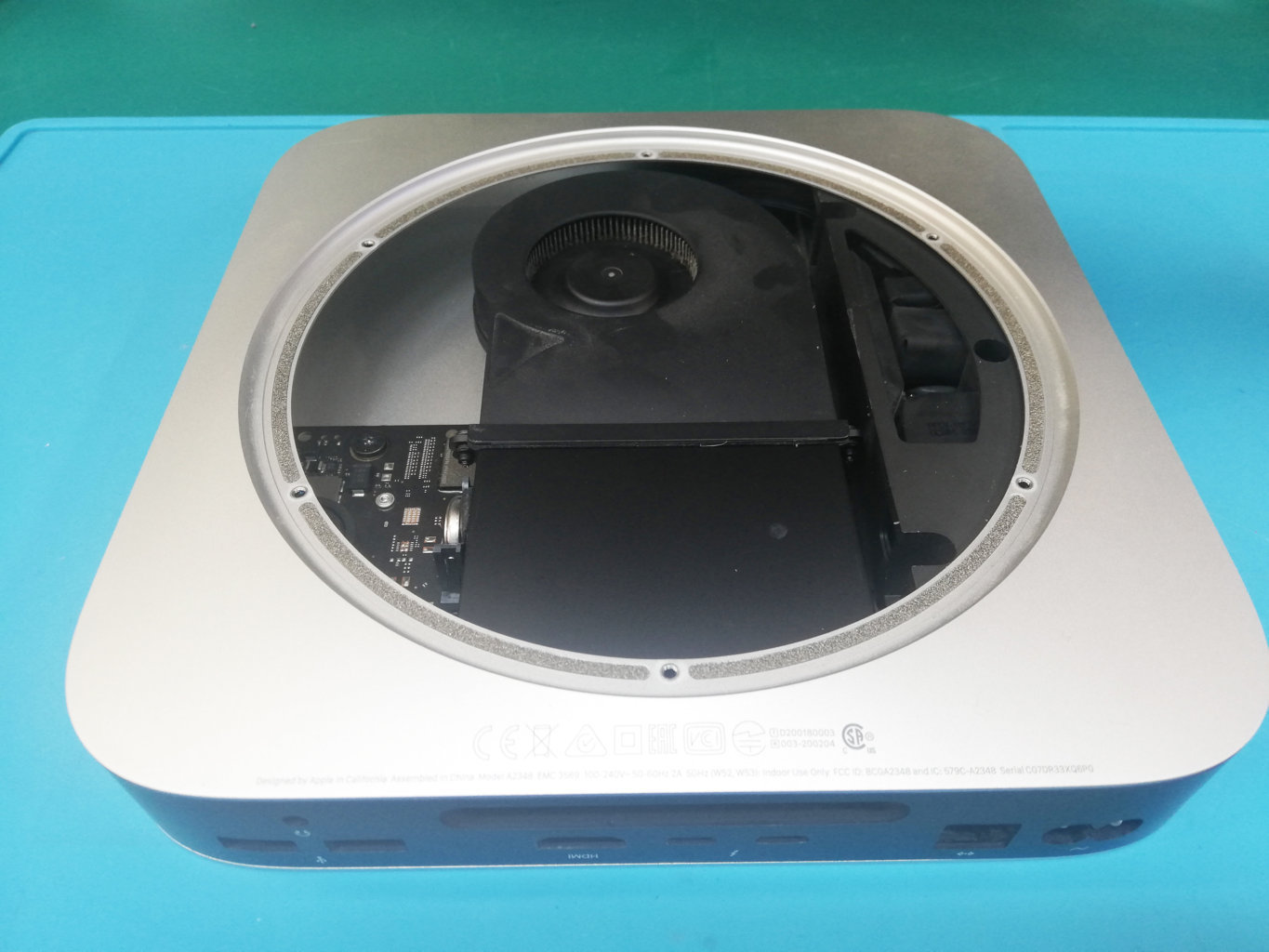

Quando il Mac Mini M1 è arrivato da MACFaaaast, abbiamo immediatamente avviato un’analisi preliminare per comprendere l’origine del problema. Durante la fase di diagnostica, abbiamo constatato che il dispositivo non rispondeva a nessun segnale di avvio e non emetteva alcun suono o indicazione di alimentazione. Questa condizione ci ha portato a sospettare un problema a livello della gestione dell’alimentazione, un aspetto fondamentale nei moderni dispositivi elettronici.
Fase 2: Identificazione del problema

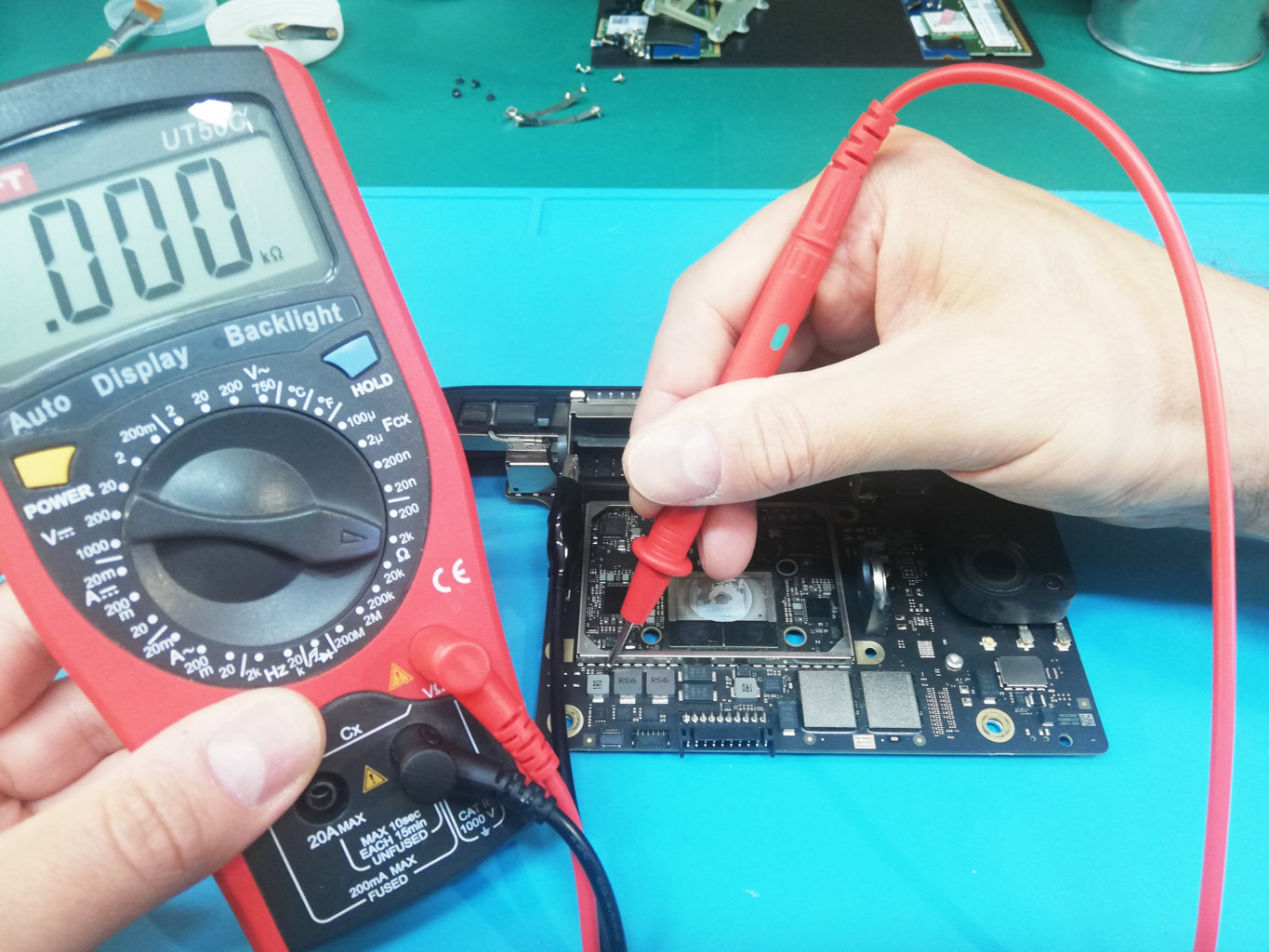

Con l’ausilio di strumenti di diagnostica avanzati, abbiamo approfondito l’analisi e identificato che il problema era causato da un corto circuito sulla linea PP3V8_AON_SPMU, una tensione critica prodotta dal Chip PMU (Power Management Unit). Questa linea è essenziale per l’avvio corretto del Mac Mini, in quanto fornisce alimentazione a diversi componenti vitali della scheda logica. Il corto circuito era provocato da una serie di condensatori estremamente piccoli, che si erano danneggiati durante l’uso.
Fase 3: Sostituzione dei componenti danneggiati

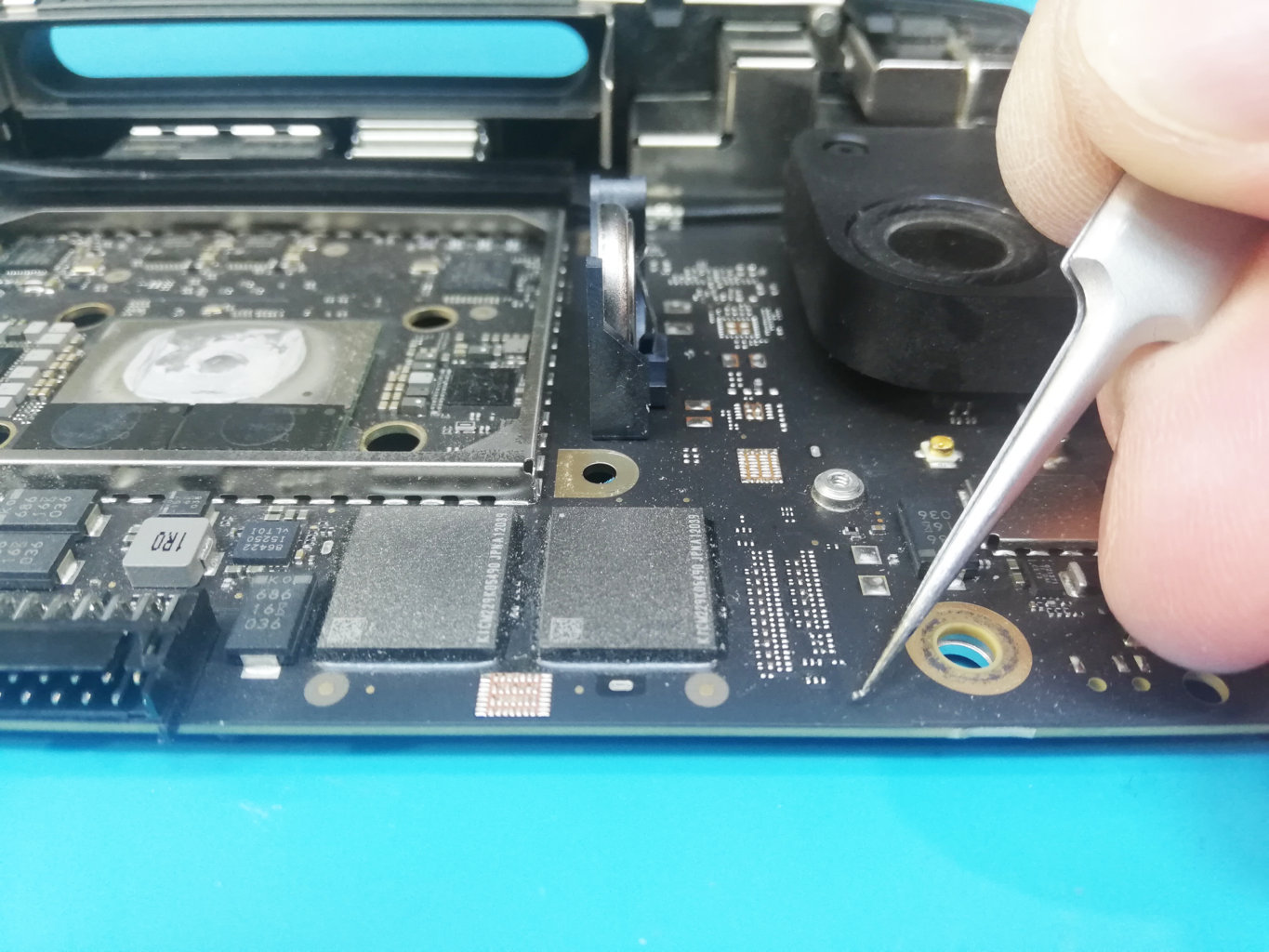

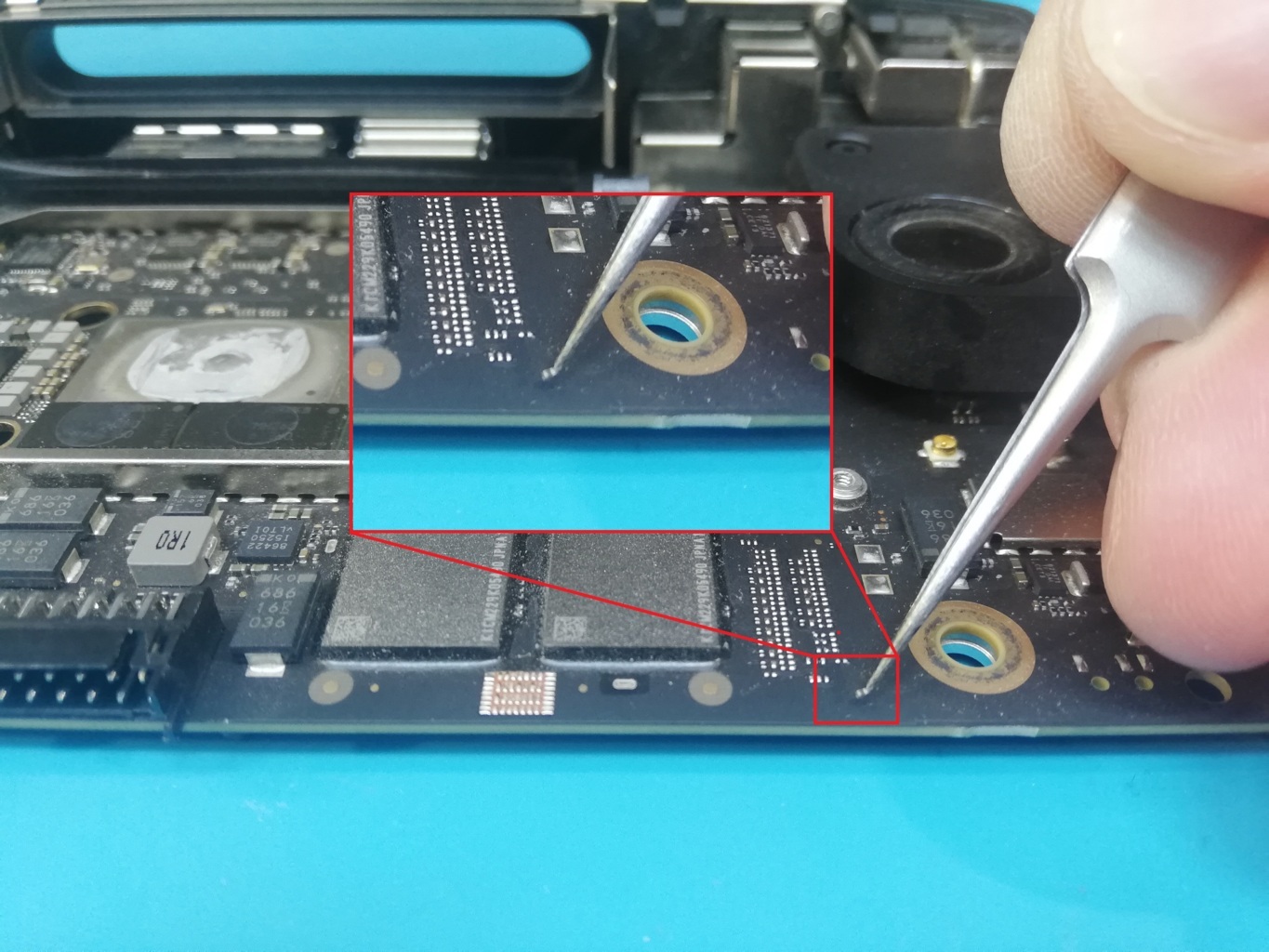

Una volta individuata la causa del problema, siamo passati alla fase di riparazione vera e propria. Utilizzando tecniche avanzate di microsaldatura e attrezzature di precisione, abbiamo proceduto alla rimozione dei condensatori difettosi sulla linea PP3V8_AON_SPMU. Lavorare su componenti così piccoli richiede massima cura e precisione, in quanto ogni errore potrebbe compromettere altre parti della scheda logica.
Fase 4: Ripristino della linea PP3V8_AON_SPMU

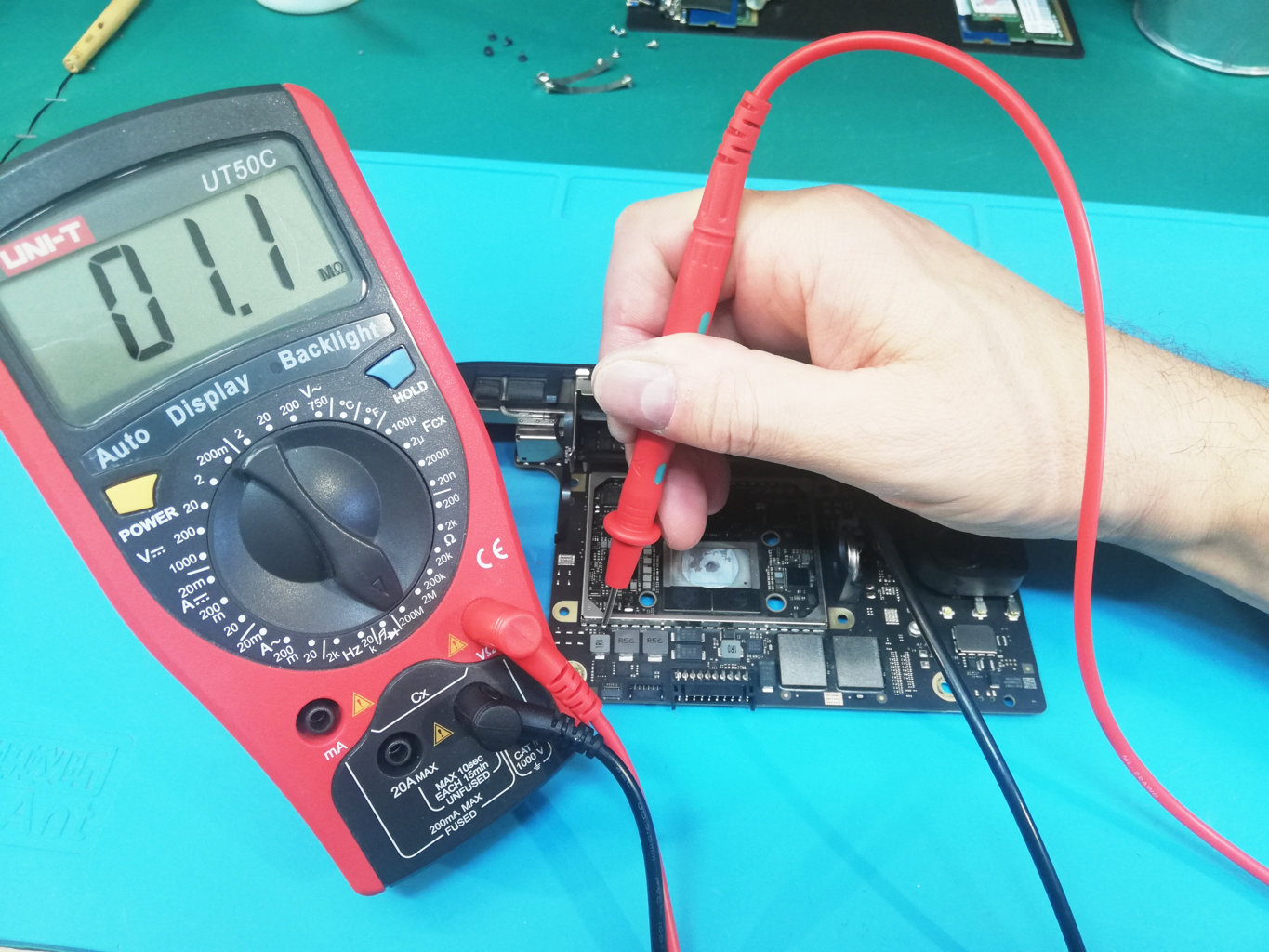

Dopo aver rimosso i condensatori in corto, siamo passati alla sostituzione degli stessi con nuovi condensatori di alta qualità, garantendo così il ripristino completo della linea PP3V8_AON_SPMU. Questa fase è cruciale per assicurare che la tensione venga distribuita correttamente e che il Chip PMU possa tornare a gestire correttamente l’alimentazione del dispositivo. Dopo la sostituzione, abbiamo eseguito un test per verificare che la linea fosse stata riparata con successo e che non ci fossero più cortocircuiti.
Fase 5: Test finale e conclusione

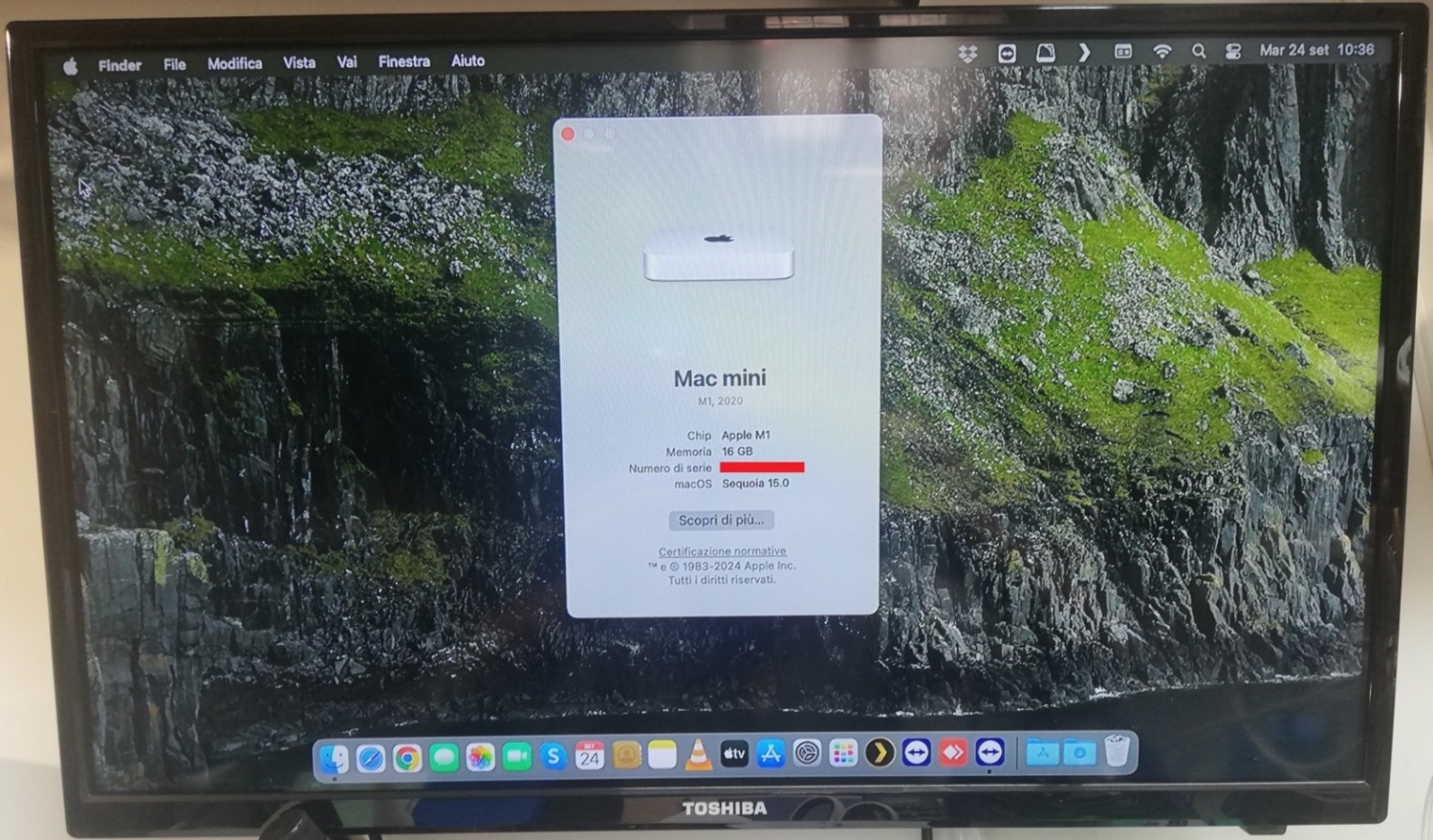

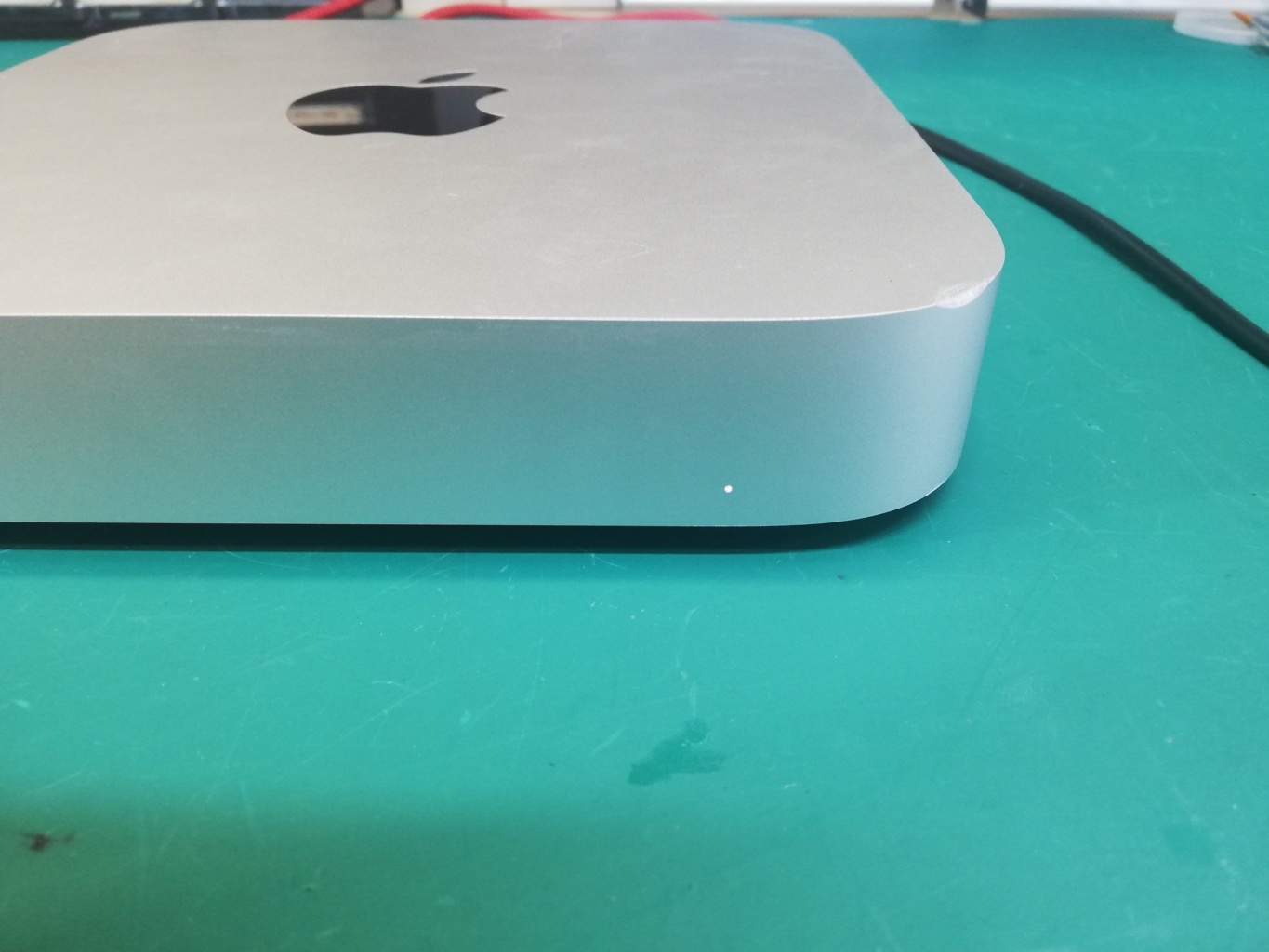

Una volta completata la riparazione, abbiamo riassemblato il Mac Mini M1 e lo abbiamo sottoposto a un ciclo completo di test di avvio. Il dispositivo si è acceso correttamente al primo tentativo, confermando che la riparazione era stata eseguita con successo. Abbiamo inoltre testato tutte le funzioni principali del Mac Mini, incluse le porte USB, il Wi-Fi, e la gestione termica, per assicurarci che il dispositivo fosse pienamente operativo.
Grazie alla nostra esperienza e all’utilizzo di attrezzature di altissimo livello, siamo riusciti a riportare in vita un Mac Mini M1 che sembrava completamente compromesso. Come sempre, MACFaaaast offre una garanzia sulla riparazione e assicura che il cliente possa tornare a utilizzare il suo dispositivo con piena fiducia.
